ICS-BJD变角度电子皮带秤系列

ICS-BJD变角度电子皮带秤系列

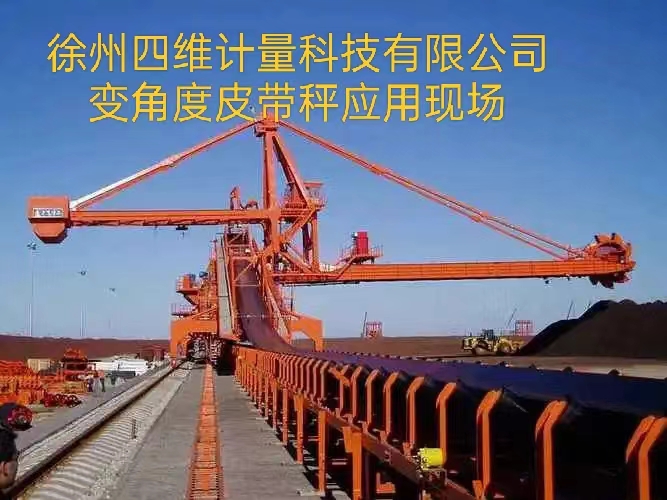

选配专用的角度补偿器，用于斗轮机使用。
变角度电子皮带秤
ICS-BJD电子皮带秤，动态累计误差小于1%，适应带宽：500-1200mm,用于一般工厂皮带输送机的称重，以及对破碎机、磨煤机、筛分机等设备进行精确的定量给料控制，也可用于工业的称重过程控制，如监测生产量，控制产品的定量装载和监测产品库存量。
系统组成
ICS-BJD系列皮带秤主要由四部分组成：ICS-称重桥架、称重传感器  、速度传感器  、角度补偿器、MT2101，SW3001C,SW301C电脑积算器。
称重桥架
ICS-BJD型称重桥架在装有托辊，采用拉式传感器中间支承，外侧支承采用无磨擦耳轴支点。这种封闭装置可以防震、防潮、防腐冀防止物料堆积，因而在恶劣的环境中不发生使用刀口装置和轴承装置带来的问题。
称重桥架的主梁采用矩形钢管，这使整个称重桥架具有足够刚性、较小的自重、外表积灰面积达到最低。无运动和易损件。为了保证整个系统的稳定性，高精度电阻应变片式传感器安装于受拉部分，抗侧向力，减少非线性误差。对于比重较轻物料的测量可采用配重称架。
称重传感器
ICS系列电子皮带秤均采用拉式电子应变式称重传感器。主要技术指标如下：
术指标如下：
◇ 外壳;型密封保护
◇ 非线性：<0.03%FS
◇ 非重复性：<0.01%FS
◇ 蠕变：<0.02%FS
◇ 零点输出：1%
◇ 在最大流量下，传感器弹性体施力点位移不大于0.2mm
◇ 温度灵敏度：  间隔：0.0008%FS/oF
     零点：0.0015%FS/oF
◇ 滞后误差：0.02％
◇ 灵敏度误差：;0．1％
◇ 过载能力：传感器容量的150％
测速传感器
测速传感器安装在尾部滚筒，测速大直径滚筒或测速滚轮上，测速滚筒/滚轮安装在回程皮带的上表面，消除了皮带打滑造成的影响。该测速传感器为数字式无炭刷脉冲发生器，皮带运行时，速度传感器发出一系列速度脉冲，每一个脉冲代表皮带行程的一个单位长度，脉冲频率和皮带速度成正比。
外壳材质为铸铝，能适应于露天工作环境
交流脉冲发生器不需要调整或更换炭刷
无碳刷式交流脉冲发生器，不需调整、校准，免维修　
最新的软连接技术，更有效地保证了测速精度，且大大提高了设备的使用寿命
MT2101,SW3001C,SW301C称重控制仪表
◆   采用32位CPU及24位A/D，加快了运行速度，提高了计量精度；
◆ 皮带秤的所有数据均显示在高亮度的四行真空荧光屏上；
◆ 菜单式面板操作方式，符合人们的计算机操作习惯；
◆ 在皮带秤有关数据被改变时，可保留原有数据供查询，以减少人为的失误；
◆ 提供多层次的口令保护，以方便不同的用户；提供线性补偿，使皮带秤在额定载荷的25％到100％时精度相同；
◆ 可选模拟输出，用于料流、重量或速度显示；
◆ 可选模拟输出延时，以便实际控制使用；
◆ 可选模拟输入输出板（一路或两路电压、电流输入输出），以便控制或作补偿使用；
◆ 可选RS-232/RS-485通讯板，从该硬件设置上即可选择两种方式中的其中一种;
增加角度补偿器，端口。
